درجه حفاظتی باسداکت (Bus Duct IP Rating) و نقش آن در طراحی فنی سیستم‌های قدرت
در طراحی سیستم‌های توزیع جریان با باسداکت، انتخاب درجه حفاظتی یا IP (Ingress Protection) یکی از مهم‌ترین پارامترهای تعیین‌کننده عملکرد ایمن و طول عمر سیستم است. این شاخص که طبق استاندارد IEC 60529 تعریف شده، مقاومت مکانیکی و محیطی بدنه باسداکت را در برابر نفوذ گردوغبار، رطوبت و مایعات نشان می‌دهد.
در عمل، IP مناسب مانع از بروز اتصال کوتاه، قوس الکتریکی، خوردگی و افت عایق سطحی در شرایط کاری مختلف می‌شود. در محیط‌هایی که باسداکت در مجاورت بخار، باران، یا گردوغبار قرار دارد، طراحی دقیق IP می‌تواند تفاوت میان یک سیستم پایدار و یک نقطه ضعف خطرناک در شبکه برق باشد.
ساختار عدد IP و الزامات استاندارد IEC 60529
هر درجه حفاظتی از دو عدد تشکیل می‌شود:
- عدد اول (۰ تا ۶): مقاومت در برابر نفوذ اجسام جامد (گردوغبار، ذرات فلزی، سیم و تماس انسان).
- عدد دوم (۰ تا ۸): مقاومت در برابر نفوذ آب، بخار یا پاشش مایع از جهات مختلف.
به عنوان مثال، باسداکت با IP41 برای محیط‌های داخلی خشک مناسب است، در حالی که نوع IP55 یا IP65 در محیط‌های صنعتی و روباز با احتمال بارش و رطوبت بالا به کار می‌رود.
بر اساس IEC 60529 Annex B، هر سطح حفاظتی باید با آزمون‌های استاندارد از جمله تست پاشش آب با نازل 6.3 mm (برای IPX5) یا تست غوطه‌وری موقت (برای IPX7) تأیید شود. در شرکت گرسان، این تست‌ها به عنوان بخشی از فرآیند تضمین کیفیت (Q.A.) در انتخاب باسداکت‌ها لحاظ می‌گردند.
تأثیر درجه حفاظتی IP بر طراحی مکانیکی و حرارتی باسداکت
افزایش سطح IP معمولاً به معنای بسته‌تر شدن سیستم و محدود شدن جریان هوای خنک‌کننده است. این موضوع مستقیماً بر عملکرد حرارتی باسداکت اثر دارد.

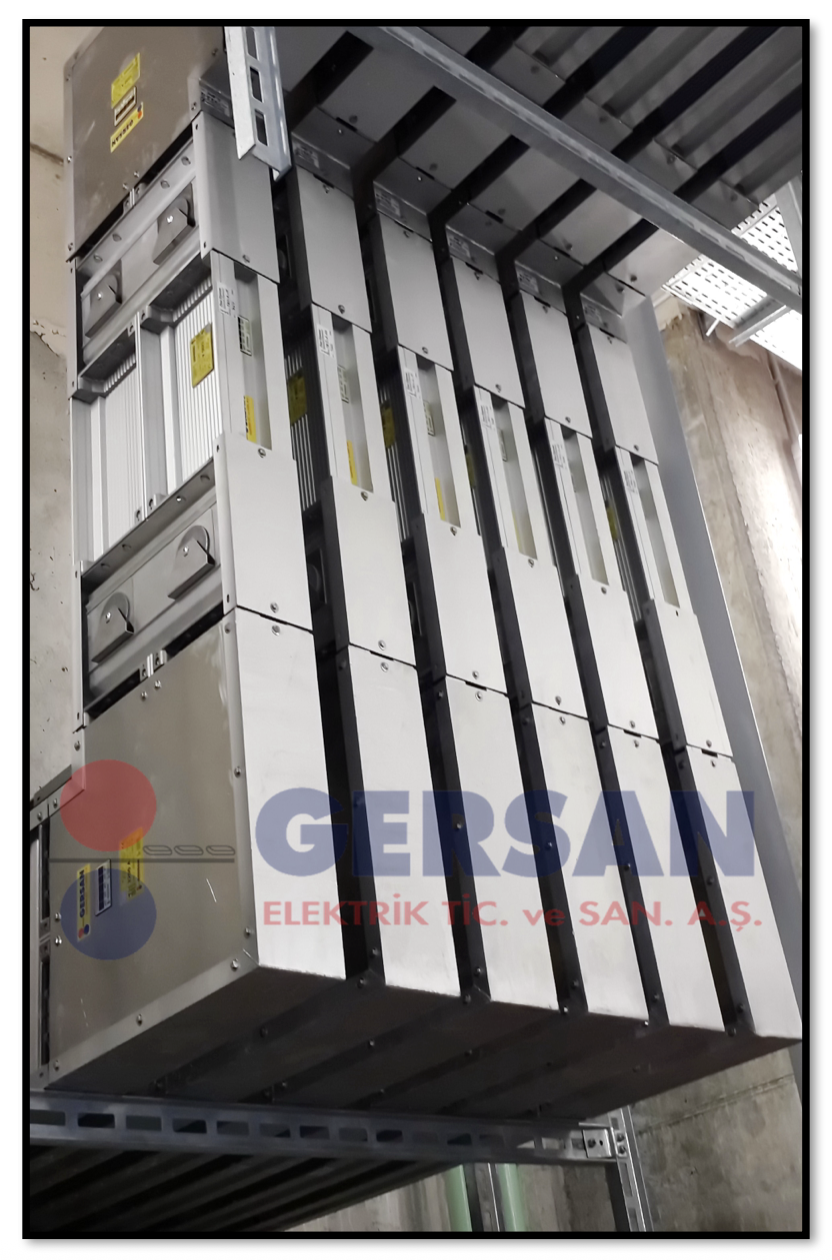

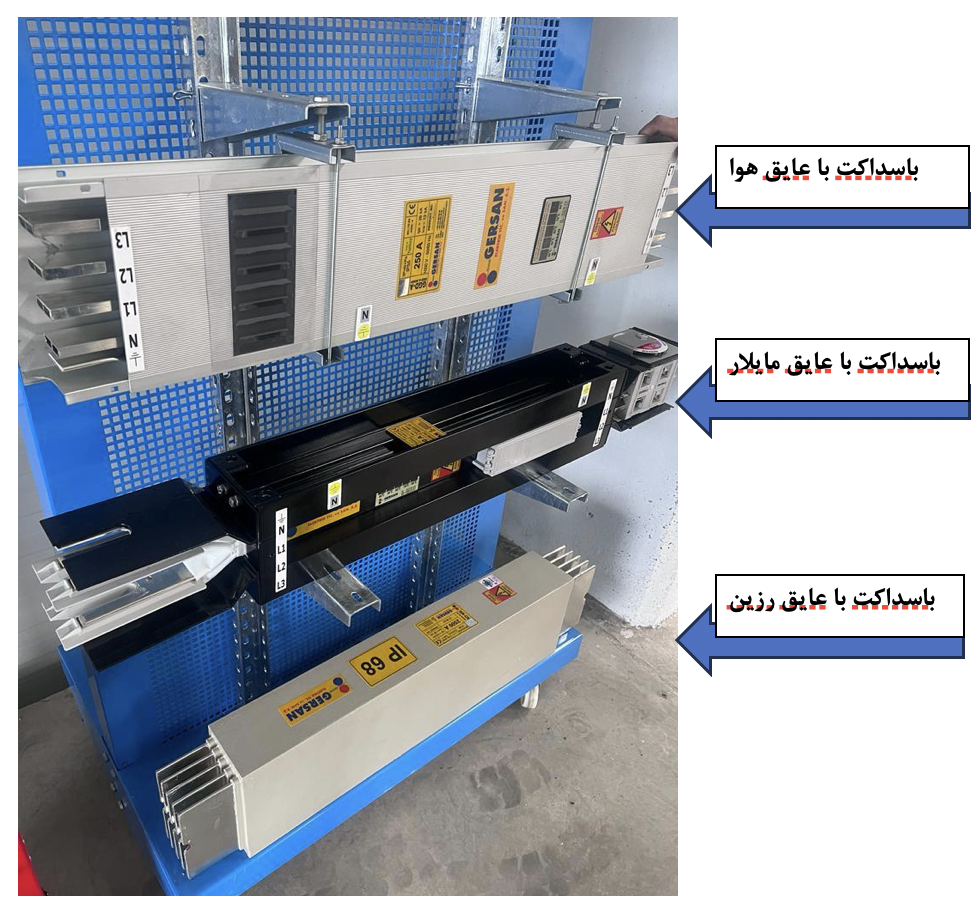

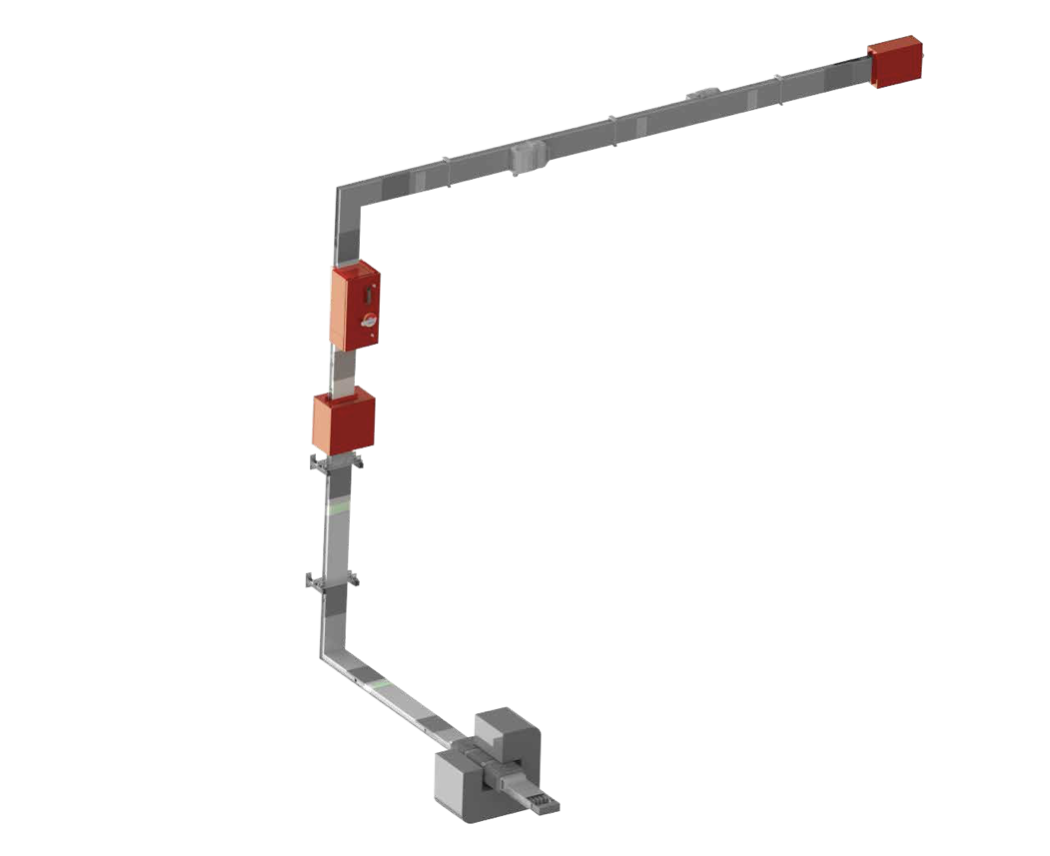

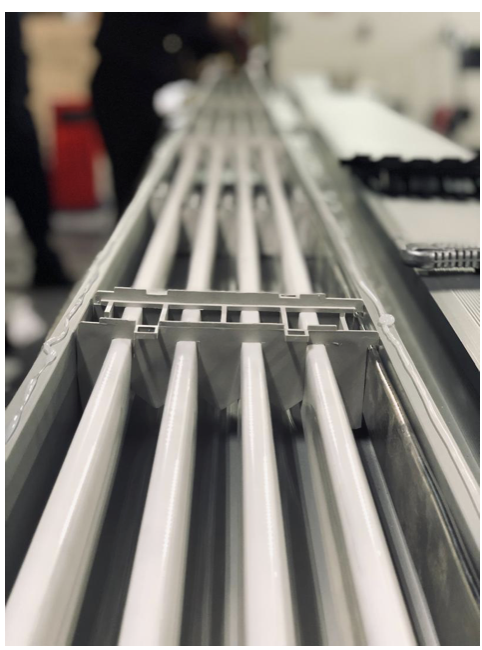

در باسداکت‌های عایق هوا (Air Insulated Bus Duct)، انتقال حرارت به‌صورت طبیعی انجام می‌شود؛ بنابراین افزایش IP ممکن است باعث افزایش دمای کاری و کاهش توان نامی جریان‌دهی گردد. در مقابل، در باسداکت‌های سوپر کامپکت یا GS که هادی‌ها به وسیله‌ی رزین اپوکسی یا MYLAR به‌طور کامل پوشانده شده‌اند، افزایش IP تأثیر منفی بر خنک‌کنندگی ندارد زیرا تبادل حرارت از سطح فلزی بیرونی انجام می‌گیرد.
در طراحی حرفه‌ای، باید توازن بین سطح حفاظتی (IP) و ظرفیت حرارتی (Thermal Capacity) برقرار شود. مهندسان مانا کنترل سیستم در طراحی پروژه‌ها از تحلیل‌های حرارتی FEM (Finite Element Method) برای پیش‌بینی رفتار دمایی باسداکت تحت شرایط مختلف IP استفاده می‌کنند.
متریال و ساختار آب‌بندی در باسداکت‌های با IP بالا
برای دستیابی به IPهای بالا، اجزای مکانیکی باسداکت باید با دقت خاصی طراحی شوند.
- استفاده از نوارهای EPDM یا سیلیکونی مقاوم به UV برای آب‌بندی درزها و محل اتصال قطعات الزامی است.
- در نقاط اتصال بین ماژول‌ها، واشرهای فشرده‌سازی و اورینگ‌ها باید قابلیت حفظ فشار آب‌بندی تا 10^5 پاسکال را داشته باشند.
- پیچ‌های اتصال باید دارای پوشش Zinc-Nickel یا Epoxy Coating باشند تا مقاومت در برابر خوردگی در محیط‌های مرطوب افزایش یابد.
- در باسداکت‌های سوپرکامپکت، تزریق کامل اپوکسی با ضریب انبساط حرارتی نزدیک به آلومینیوم یا مس، مانع از ایجاد ترک در نواحی عایقی می‌شود.
به همین دلیل، تولید باسداکت با IP65 واقعی نیازمند کنترل دقیق فرآیند مونتاژ، فشار رزین و آزمون نشتی (Water Spray Test) پس از تولید است.

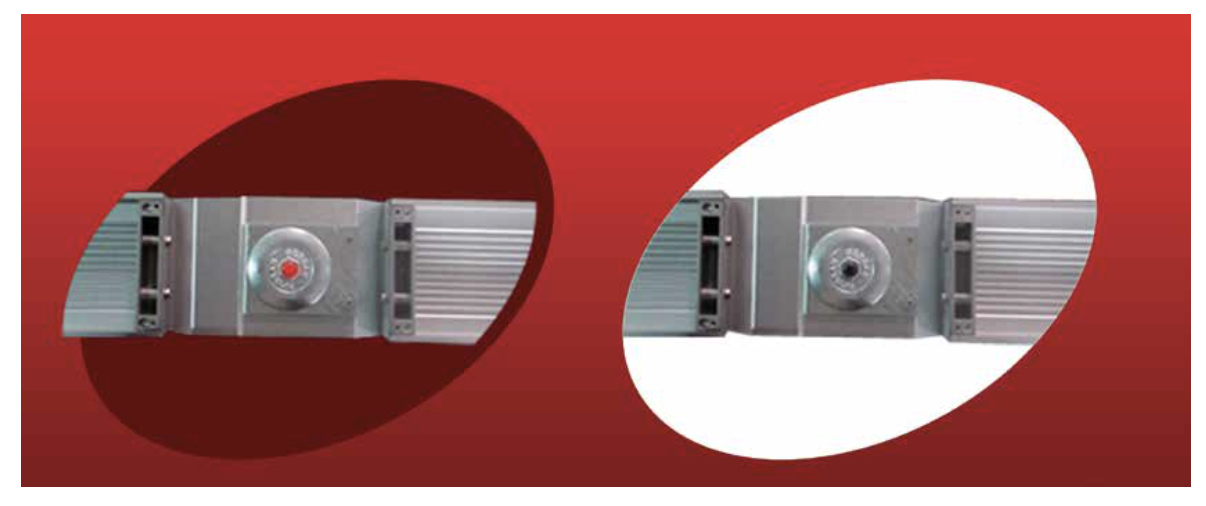

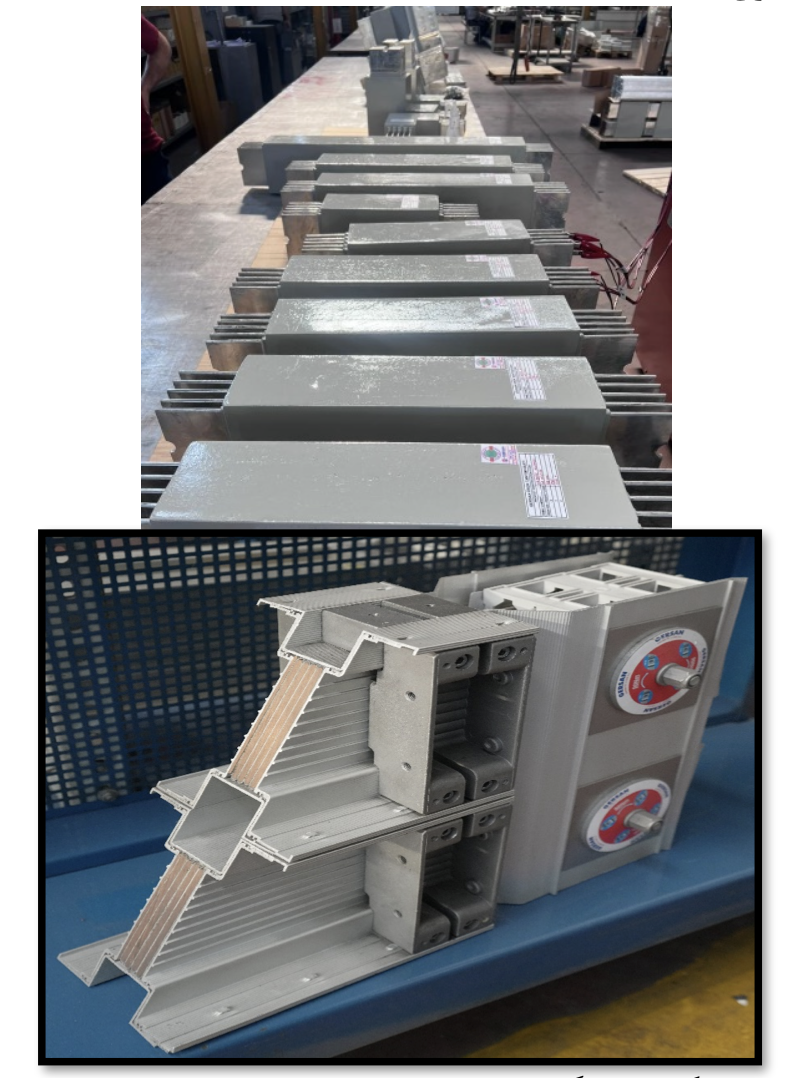

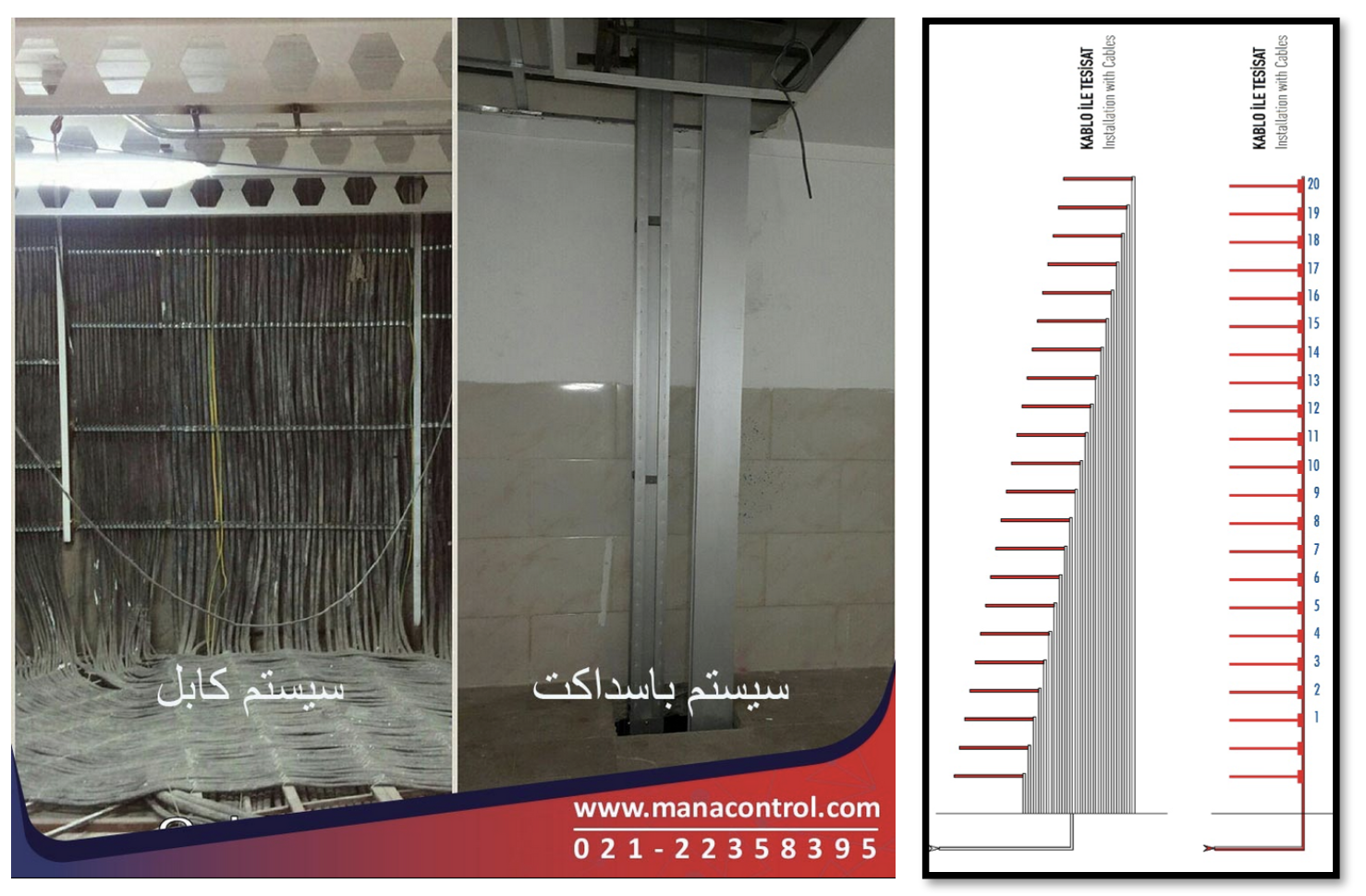

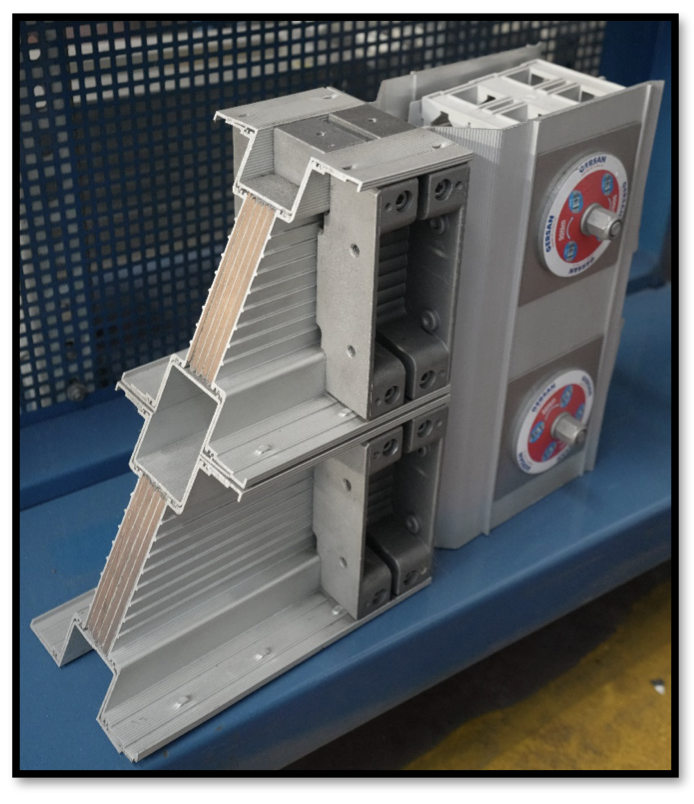

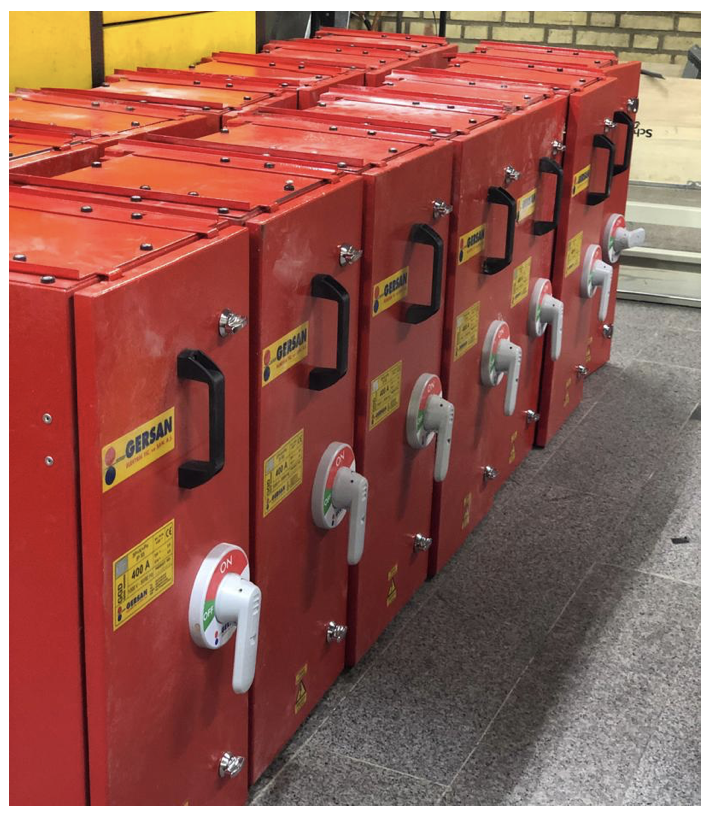

باسداکت سری GR با درج حفاظتی IP68 باسداکت سری GM با درج حفاظتی IP55
انتخاب IP مناسب بر اساس محیط نصب و الزامات پروژه
سطح حفاظتی مناسب باید بر اساس موقعیت نصب و شرایط محیطی تعیین شود:
|
نوع محیط |
حداقل IP پیشنهادی |
توضیح فنی |
|
فضای داخلی خشک (تابلو برق، موتورخانه) |
IP41 / IP42 |
تهویه کافی، بدون تماس آب |
|
فضای نیمه‌باز یا صنعتی با گردوغبار |
IP54 |
حفاظت در برابر پاشش آب و ذرات |
|
فضای روباز و مرطوب |
IP55 / IP65 |
نیازمند آب‌بندی کامل و مقاومت خوردگی |
|
محیط‌های دارای بخار یا شست‌وشوی فشار بالا |
IP66 |
استفاده از نوار سیلیکونی و پوشش ضدآب |
|
محیط‌های قابل انفجار (Zone 1, 2) |
IP66 + Ex Proof |
گواهی ATEX یا IECEx الزامی |
جمع‌بندی و نقش مانا کنترل سیستم در طراحی باسداکت با IP مناسب
شرکت مانا کنترل سیستم (Mana Control System) با بهره‌گیری از استانداردهای جهانی IEC 61439 و IEC 60529 و همکاری با برندهای بین‌المللی باسداکت، توانایی طراحی و تأمین سیستم‌هایی با IP متنوع از IP55 تا IP68 را دارد.
تیم مهندسی این شرکت، علاوه بر تطبیق درجه IP با شرایط محیطی، به تحلیل حرارتی، مسیر خنک‌کنندگی، نوع عایق و نحوه نصب نیز توجه ویژه دارد تا باسداکت در شرایط واقعی کارکرد، پایداری الکتریکی و مکانیکی خود را حفظ کند.
با انتخاب درست درجه حفاظتی باسداکت، می‌توان عمر مفید سیستم را افزایش داد، هزینه‌های نگهداری را کاهش داد و از وقوع خطاهای ناشی از رطوبت یا گردوغبار پیشگیری کرد — چیزی که در فلسفه طراحی مانا کنترل سیستم، یک اصل بنیادین محسوب می‌شود.
