مقدمه

رشد صنایع و افزایش تنوع بارهای الکتریکی در دهه‌های اخیر، نیاز به سیستم‌های توزیع انرژی کارآمدتر، مطمئن‌تر و ایمن‌تر را تشدید کرده است. اگرچه کابل‌های قدرت سال‌ها ستون اصلی انتقال انرژی در پروژه‌های ساختمانی و صنعتی بوده‌اند، اما محدودیت‌های ذاتی آنها در مدیریت حرارت، انعطاف‌پذیری، ایمنی و قابلیت توسعه، راه را برای فناوری‌های پیشرفته‌تری مانند باسداکت (Bus Duct / Busway) هموار کرد.



باسداکت سیستمی است که شینه‌های مسی یا آلومینیومی، که به آن‌ها باسبار (Busbar) گفته می‌شود، درون محفظه‌ای فلزی قرار می‌گیرند و انتقال جریان الکتریکی را به‌صورت متمرکز، ایمن و استاندارد انجام می‌دهند.

در این مقاله، باسداکت را از دیدگاه فنی، کاربردی و تجاری بررسی می‌کنیم و تجربه و تحلیل مهندسی مانا کنترل سیستم را نیز در آن وارد کرده‌ایم. این مطلب نه‌تنها برای مهندسان قدرت و طراحان شبکه مناسب است، بلکه راهنمایی کامل برای کارفرمایان، مشاوران و مدیران پروژه نیز محسوب می‌شود.

۱. باسداکت چیست؟ تعریف تخصصی و استاندارد

باسداکت یک سیستم شینه‌کشی صنعتی پیش‌ساخته است که در آن چندین باسبار (Busbar) مسی یا آلومینیومی در داخل یک محفظه فلزی با عایق مناسب قرار می‌گیرند. این سیستم جایگزینی استاندارد و بهینه برای کابل‌کشی سنتی است.

تعریف استاندارد IEC 61439-6:
“Busway System is a pre-fabricated electrical distribution system consisting of busbars in a protective enclosure.”

در این ساختار، وظیفه انتقال جریان به‌جای کابل، به باسبار سپرده می‌شود که موجب بهبود راندمان، افزایش ایمنی و کاهش هزینه‌های چرخه عمر می‌گردد.

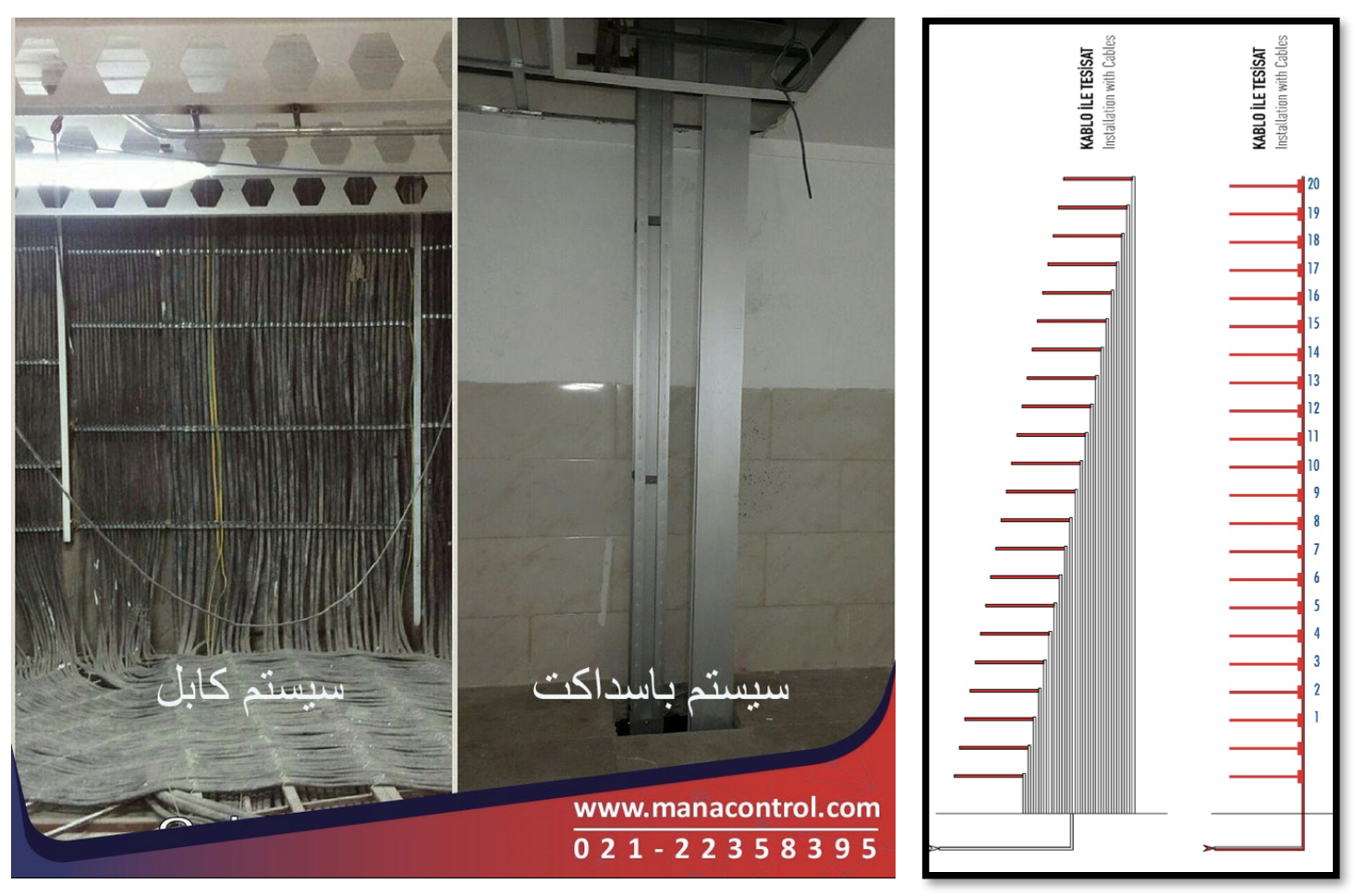

۲. چرا باسداکت جایگزین کابل شد؟ نگاه فنی و تاریخی

مشکلات کابل‌کشی سنتی:

۲.۱. ضعف در مدیریت حرارت

کابل‌ها حرارت را در لایه‌های متعدد عایقی خود نگه می‌دارند و این موضوع در مسیرهای طولانی، دما را بالا برده و عمر مفید را کاهش می‌دهد.

۲.۲. نیاز سنگین به ساپورت مکانیکی

کابل در جریان‌های بالا وزن زیادی دارد و به ساپورت و داکت‌های متعدد نیازمند است.

۲.۳. اتصالات متعدد و احتمال خطا

هر اتصال کابل یک نقطه ریسک محسوب می‌شود:
– loosening
– نشتی جریان
– کاهش عایق
– حرارت اضافی

۲.۴. توسعه‌پذیری بسیار ضعیف

تغییر بار در آینده معمولاً نیازمند کابل‌کشی مجدد است.

۲.۵. احتمال آتش‌سوزی

کابل‌های XLPE در صورت انباشته شدن در سینی کابل، در معرض خطر حریق قرار می‌گیرند.

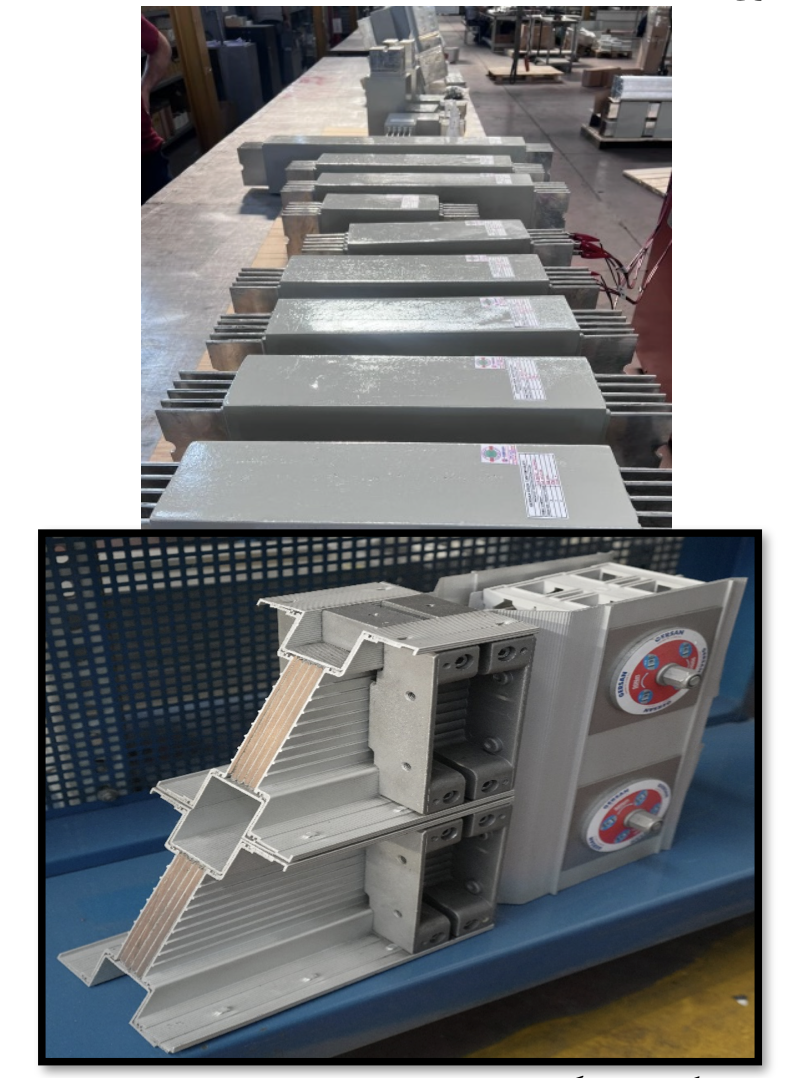

۳. ساختار باسداکت و نقش کلیدی باسبار

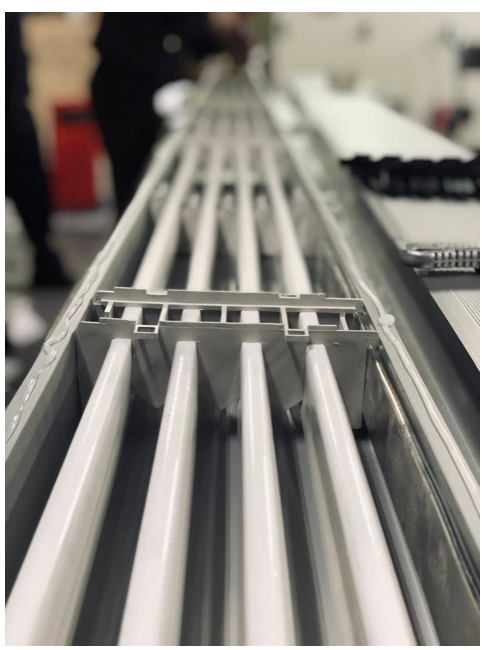

۳.۱. باسبار

باسبار سطوح مسی یا آلومینیومی تخت هستند که جریان را انتقال می‌دهند.
مزایای باسبار نسبت به کابل:

• سطح تماس بیشتر
• کاهش افت ولتاژ
• کاهش مقاومت الکتریکی
• پایداری مکانیکی
• قابلیت تحمل اتصال کوتاه بالا
• کاهش اثر پوستی (Skin Effect)



در طراحی‌های حرفه‌ای، از باسبارهای چندلایه برای بهینه‌سازی جریان استفاده می‌شود.

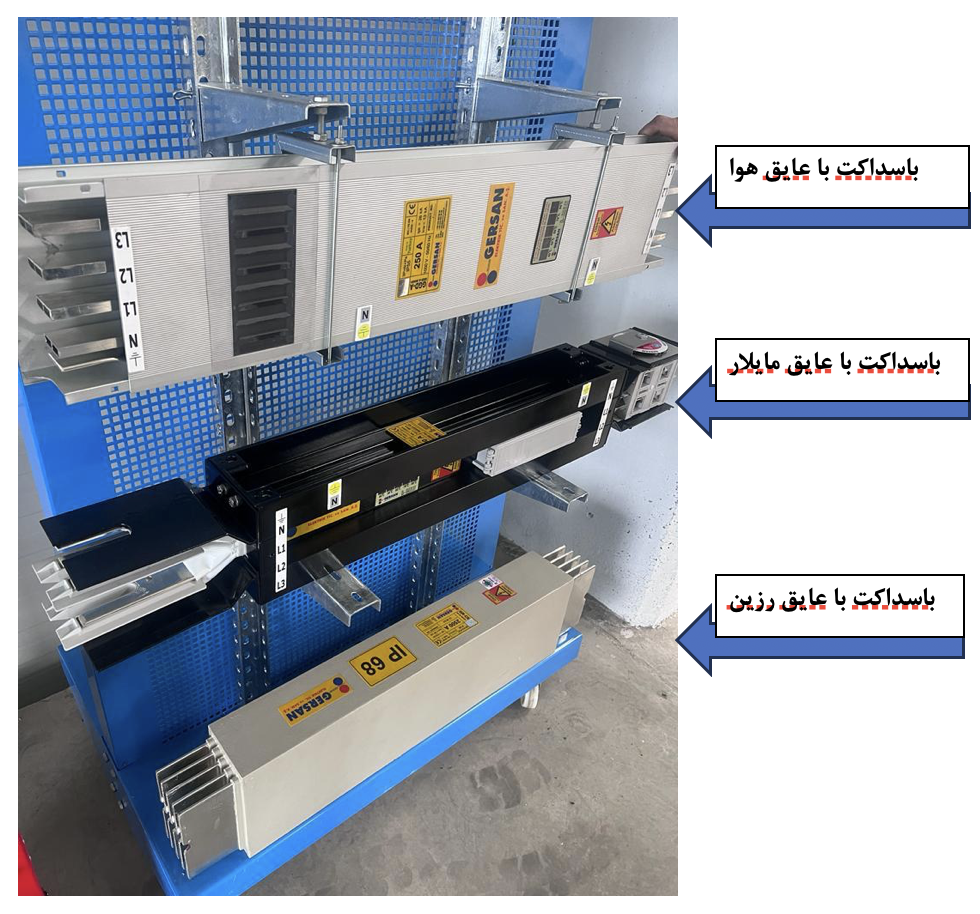

۳.۲. عایق

بسته به نوع باسداکت:

• هوا (Air Insulated)

• فیلم مایلار (Compact/Sandwich)



• اپوکسی (Cast Resin)

  ۳.۳. محفظه فلزی

• آلومینیوم → سبک، ضدخوردگی
• فولاد گالوانیزه → مقاوم در ضربه

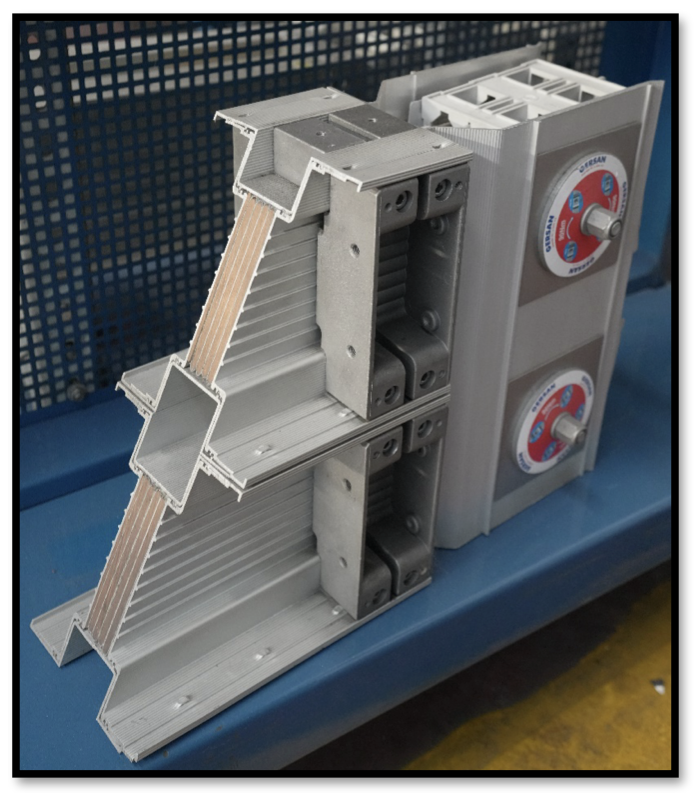

۳.۴. اتصالات (Joint System)

نقطه اتصال بین دو قطعه باسداکت، قلب سیستم است:

• صفحات فشار
• پیچ‌های گشتاور کنترل‌شده
• نشانگرهای مکانیکی فشار (Indicator Bolt)
• پوشش نقره‌ای برای کاهش مقاومت تماسی

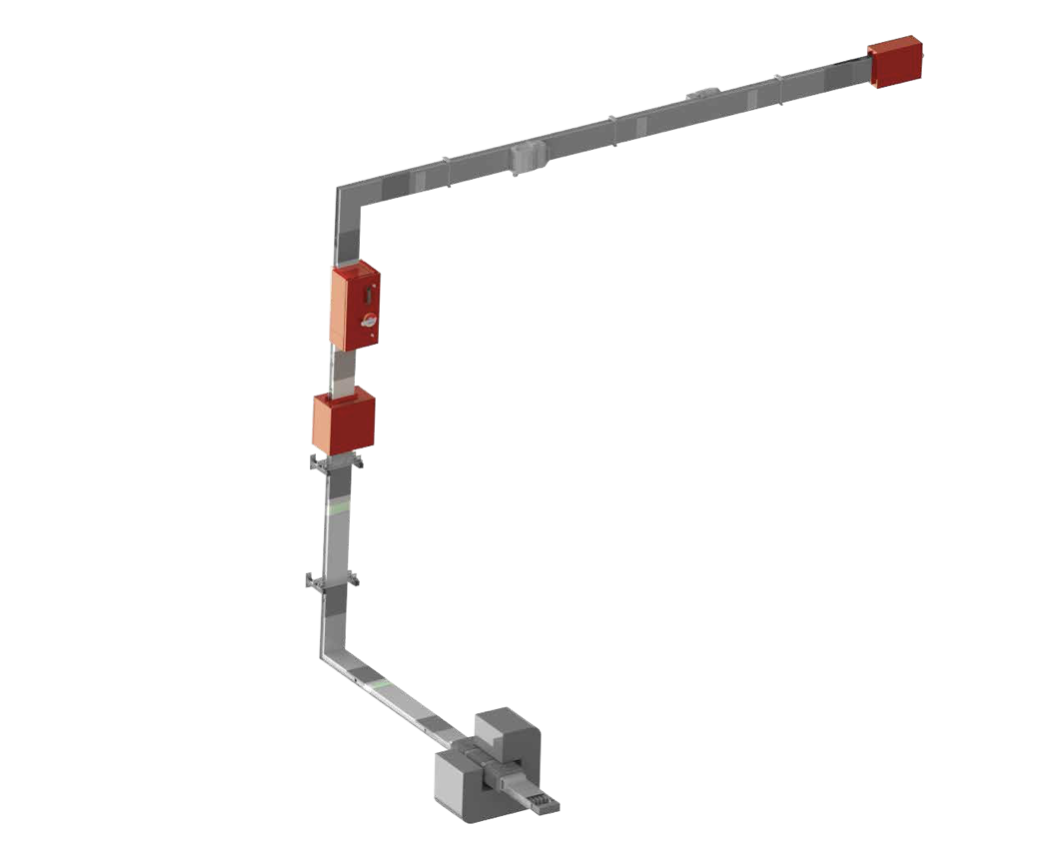

۳.۵. Tap-off Box

برای گرفتن انشعاب از باسداکت.

۴. انواع باسداکت

باسداکت‌ها در چهار گروه اصلی دسته‌بندی می‌شوند:

۴.۱. باسداکت هوایی (Air Insulated Bus Duct)

خصوصیات:

• هادی‌ها درون هوای آزاد قرار دارند
• خنک‌کنندگی عالی
• مناسب جریان‌های بالا
• IP معمولاً ۴۱ تا ۵۵

۴.۲. باسداکت کامپکت (Sandwich Busway)

در این مدل، باسبارها با عایق فیلمی و چسبیده به محفظه قرار می‌گیرند.

ویژگی‌ها:

• ابعاد کوچک
• IP بالا (تا ۶۷)

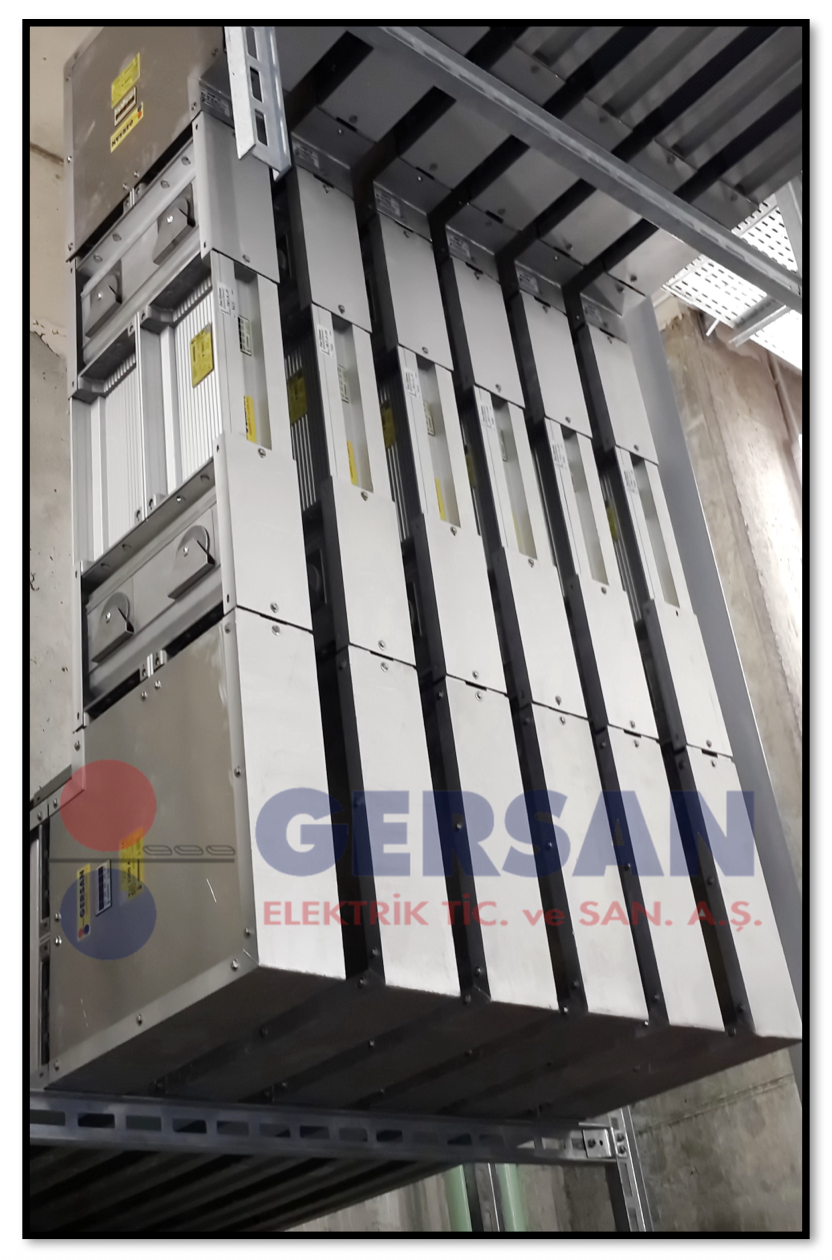

• برای رایزر ساختمان ایده‌آل

۴.۳. باسداکت رزینی (Cast Resin Busway)

هادی‌ها در اپوکسی ریخته‌گری می‌شوند.

ویژگی‌ها:



• IP68 واقعی
• مناسب تونل‌ها، معادن، نیروگاه‌ها



۴.۴. باسداکت روشنایی

• جریان پایین (۲۵–۶۳ آمپر)
• مناسب فروشگاه‌ها، سالن‌ها، کارخانه‌ها



۵. مزایای باسداکت نسبت به کابل

۵.۱. مزایای الکتریکی

• افت ولتاژ کمتر
• ضریب قدرت بهتر
• توان عبوری بالاتر
• اثر پوستی کمتر

۵.۲. مزایای حرارتی

• بدنه فلزی مانند هیت‌سینک
• عدم تشکیل نقاط داغ
• تهویه بهتر

۵.۳. مزایای مکانیکی

• ساپورت کمتر
• وزن کمتر
• استحکام بالا

۵.۴. مزایای اجرایی

• نصب سریع (تا ۱۰ برابر سریع‌تر)
• بدون مفصل‌زنی
• نیازی به تست‌های پیچیده کابل ندارد

۵.۵. مزایای اقتصادی

اگرچه قیمت اولیه بالاتر است، اما:

• هزینه نصب پایین‌تر
• هزینه نگهداری نزدیک صفر
• طول عمر بسیار بیشتر
• توسعه‌پذیری بالا

باعث صرفه‌جویی کلی در پروژه می‌شود.

۶. استانداردهای مرتبط با باسداکت

۶.۱. IEC 61439-6

استاندارد اصلی طراحی و تست باسداکت:

• تست حرارتی
• تست اتصال کوتاه
• تست عایقی
• تست IP

۶.۲. IEC 60529 – درجه حفاظتی IP

تعریف محافظت در برابر گردوغبار و آب.

۶.۳. IEEE C37 و ANSI

مربوط به پایداری اتصالات و اتصال کوتاه.

۷. درجه حفاظتی (IP) در باسداکت‌ها



انتخاب صحیح IP نقش مهمی در پایداری دارد.

۸. محاسبات فنی در طراحی باسداکت (روش حرفه‌ای مانا کنترل سیستم)



۸.۱. انتخاب جریان نامی

بر اساس:

• بار دائم
• بار لحظه‌ای
• ضریب هم‌زمانی
• دمای محیط

۸.۲. انتخاب باسبار

با توجه به:

• چگالی جریان (A/mm²)
• جنس باسبار
• تعداد لایه‌ها
• نوع چیدمان

۸.۳. محاسبه افت ولتاژ

افت ولتاژ باسداکت به‌مراتب کمتر از کابل است، اما باید:

• طول مسیر
• امپدانس شینه‌ها
• نوع بار
• ضریب بهره

در محاسبات لحاظ شود.

۸.۴. بررسی اتصال کوتاه (Short Circuit Withstand)

پارامترهای اصلی:

• Icw
• Ipk
• مدت‌زمان اتصال کوتاه (۱ یا ۳ ثانیه)

باسداکت‌های استاندارد معمولاً تا ۵۰kA–85kA تحمل دارند.

۸.۵. انتخاب IP

مطابق محیط و شرایط نصب.

۸.۶. طراحی ارت و نول

نکته بسیار مهم:

• باسداکت باید زمین و نول مناسب داشته باشد
• نول ترانس نباید در مسیر پیچ‌وخم‌دار به تابلو برسد
• توصیه: مسیر مستقیم، کوتاه و با حداقل مقاومت



۹. نقش Silver Plating در اتصالات باسداکت

پوشش نقره در اتصالات باسداکت:

• مقاومت تماسی بسیار پایین
• جلوگیری از اکسیداسیون
• پایداری طولانی‌مدت
• کاهش حرارت نقطه اتصال

ضخامت استاندارد: ۵ تا ۱۵ میکرون

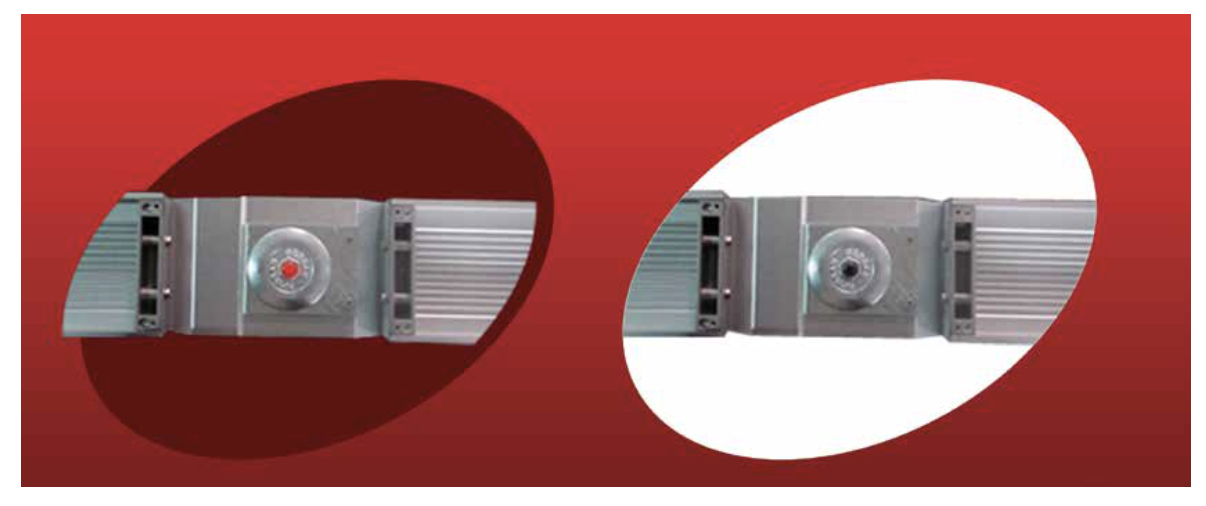

۱۰. نقاط اتصال (Joint) و پیچ‌های Indicator Bolt

این پیچ‌ها در هنگام رسیدن به فشار استاندارد، رنگ یا وضعیت خود را تغییر می‌دهند (Smart Bolt):

• جلوگیری از شل‌شدن
• کنترل فشار اتصال
• افزایش ایمنی
• کاهش نیاز به نگهداری





۱۱. انشعاب‌گیری (Tap-off)

در باسداکت‌ها:

• Plug-in تا ۴۰۰ آمپر
• bolt-on تا ۱۶۰۰ آمپر

Tap-off Boxها باید:

• در دسترس
• ایمن
• دارای Protection مناسب
• هماهنگ با بار

باشند.





۱۲. کاربردهای باسداکت در صنایع مختلف

۱۲.۱. ساختمان‌های بلندمرتبه

• رایزر
• انشعاب طبقات
• اتصالات اضطراری



۱۲.۲. کارخانه‌ها

• خطوط تولید
• سالن‌های صنعتی
• جرثقیل سقفی



۱۲.۳. دیتاسنتر

• توزیع برق رک‌ها
• پایداری بالا
• نصب سریع



۱۲.۴. بیمارستان

• بخش‌های حساس
• مسیرهای اضطراری



۱۲.۵. پست‌های برق

• اتصال ترانس به LV Switchgear
• توان بالا



۱۳. خطاهای رایج در طراحی و نصب باسداکت

۱. انتخاب مسیر پرپیچ‌وخم
۲. عدم بررسی اتصال کوتاه
۳. سفت نکردن صحیح Joint
۴. انتخاب IP اشتباه
۵. عبور از مجاورت منابع حرارتی
۶. انشعاب‌گیری در نقاط خطرناک
۷. انتخاب باسبار نامناسب

۱۴. مزایای تجاری و مدیریتی باسداکت برای کارفرما

• کاهش هزینه ساخت
• کاهش هزینه نگهداری
• افزایش سرعت اجرا
• افزایش ارزش سرمایه
• قابلیت توسعه آینده
• افزایش ایمنی و کاهش ریسک

۱۵. جمع‌بندی نهایی

باسداکت‌ با اتکا بر باسبارهای مسی یا آلومینیومی، یک سیستم شینه‌کشی مدرن، استاندارد، ایمن و توسعه‌پذیر است که در بسیاری از پروژه‌های صنعتی و ساختمانی جایگزین کابل شده است.
مزیت‌های فنی، سرعت نصب، مدیریت حرارت، انعطاف‌پذیری و پایداری طولانی‌مدت باسداکت باعث شده که این فناوری از یک انتخاب لوکس به یک ضرورت مهندسی تبدیل شود.

مانا کنترل سیستم با تجربه تخصصی در طراحی، تأمین و نظارت اجرای باسداکت، آماده ارائه بهترین راهکارهای مهندسی برای پروژه‌های صنعتی و ساختمانی است.
